konstrukcijsko stanje nije dobro

Potres bi mogao znatno produljiti više od 20 godina dugu obnovu zagrebačke katedrale

27.03.2020 u 08:48

Bionic
Reading

Najveća sakralna građevina u Hrvatskoj po svemu sudeći nije pretrpjela veća unutarnja oštećenja, ali bi nedavni potres mogao znatno produljiti više od dva desetljeća dugu obnovu, a budući da se obnova ne bavi statikom građevine, možda i promijeniti njezin pristup

To se nameće nakon što se pročita prije deset godina napisan stručni članak profesora Dražena Aničića, objavljena u časopisu Građevinar, u kojem on upozorava na slabe točke gotičkih katedrala, pa i Zagrebačke katedrale.

Katedrala je već desetak godina u novom obnoviteljskom procesu koji je usmjeren ponajviše na nekonstrukcijske građevne elemente, pa bi valjalo razmotriti i mogućnosti konstrukcijske obnove njezina nosivog sustava. Napisao je to član emeritus Akademije tehničkih znanosti Hrvatske, koji je na upit Hine za komentar kazao da već niz godina ne govori u medijima.

Obnova će doći na red

Kardinal Josip Bozanić dan nakon nedavnog potresa izjavio je kako se čini da katedrala nema velikih unutarnjih oštećenja.

'Najviše je stradao južni toranj. Nije samo otpao križ, nego se i desetak metara ispod sve slomilo i razbilo. Križ još nismo našli. Ne znamo je li ispod kamenja ili u krovu Nadbiskupskog dvora. Puno je kamenja i puno je materijala oko katedrale', kazao je.

Kardinal Bozanić kazao je da se najprije treba pobrinuti za ljude, pa tek onda slijedi pitanje sanacije.

'Ima oštećenih crkava i župnih kuća u Zagrebu i izvan Zagreba. Svi trebamo pokazati solidarnost. Čovjek je na prvom mjestu', kazao je i dodao da želi suosjećati sa svima koji dijele istu sudbinu i da treba prvo misliti na obitelji koje su ostale bez doma.

'Treba pomoći najprije najpotrebnijem. Doći će na red i ostalo', zaključio je.

Pao svod nad svetištem

Aktualno oštećenje katedrale podsjeća na slična iskustva iz prošlosti, ponajviše na ono povezano s najtežim zagrebačkim potresom iz 1880. godine.

Potres za koji se seizmolozi slažu da je iznosio osam stupnjeva Mercallijeve ljestvice srušio je, prema povjesničaru Gjuri Szabi 'sasvim nevaljali svod nad svetištem, (koji je) loša kasnija gradnja, koja bi se ionako morala srušiti. Srušila se u desnom pobočnom brodu glavne lađe postrance kamena prečka, koja je probila čak i grobnicu nekadašnjeg koraliste Wiesnera. Rasklimao se toranj, naročito u gornjim partijama, a stubišta što ih je kod svetišta Bollé već dogradio pomakla su se u osi'.

Kronike prenose doživljaj potresa od 9. studenoga 1880., koji je Franjo Rački opisao u "Obzoru" od 15. studenoga. Rački je za vrijeme potresa na pokrajnom oltaru držao misu. Započeo je 'strahotan zviždanj, pa lom svodova i mrak, povećan prašinom, tako da se vidjelo gibanje crkvenih zidova i stupova posve sablasno'.

Obnova katedrale započela je već prije potresa 1880., a nakon oštećenja obnovu je zamislio kölnsko-bečki arhitekt Fridrich Schmidt, a razradio i proveo Hermann Bollé u razdoblju od 1880. do. 1902. godine, napominje Aničić.

  • +51

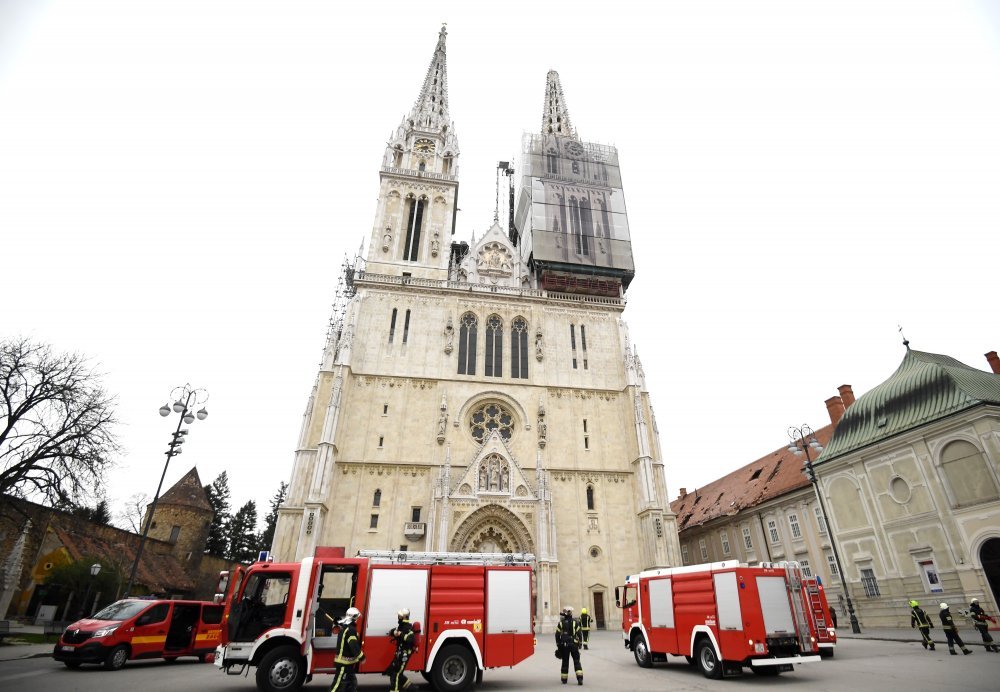

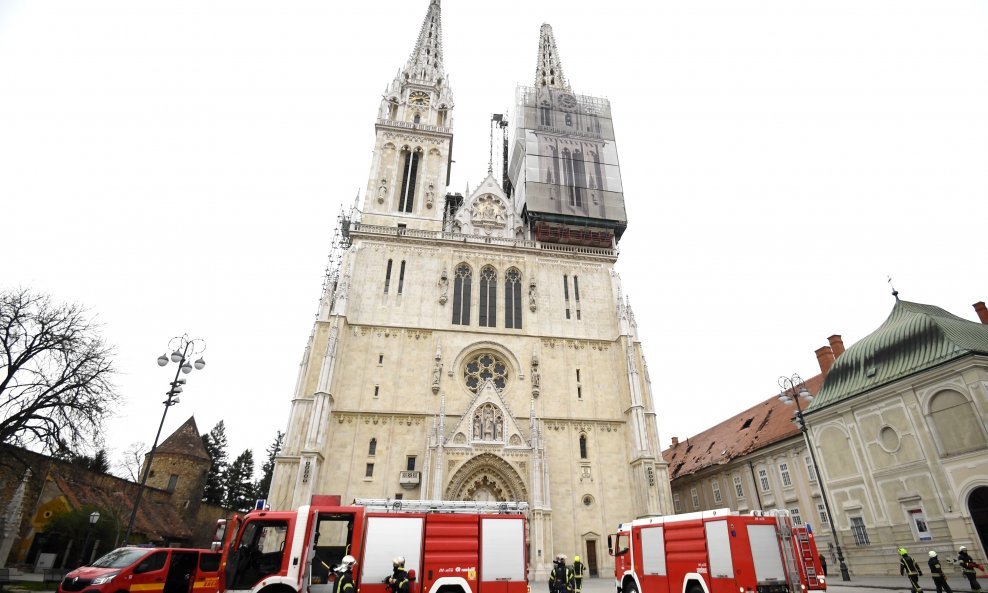

Katedrala i Nadbiskupski dvor nakon potresa Izvor: Licencirane fotografije / Autor: Zagrebačka nadbiskupija

U zvonicima kugle teške po četiri tone

Pozornost je u ono doba pretežno bila usmjerena na prijenos statičkih sila od krova do temelja. Stoga tadašnje konstrukcijske zahvate valja ocijeniti i prihvatiti kao kvalitetne zahvate u svjetlu tadašnjih znanja graditelja, ocjenjuje.

Kvaliteta ugrađenih materijala također odgovara tadašnjim mogućnostima. Bollé je u obnovi lucidno u višim dijelovima građevine zamijenio teški materijal, kamen, lakšim opekama, a svodove je izvodio šupljom opekom umjesto punom.

U to doba nije još u uporabi bilo cementa, pa se zidalo u vapnenom mortu, ističe Aničić.

Sanacija oštećenih dijelova građevine mogla se sastojati od rušenja jače oštećenih dijelova i građenja iznova ili od “kozmetičkog” maskiranja oštećenja, mahom pukotina. U to vrijeme nisu još bili poznati postupci i uređaji za injektiranje pukotina, a do primjene materijala visokih čvrstoća došlo je još kasnije, podsjeća profesor Aničić.

Bollé je vitke, razmjerno lake i šuplje zvonika učvrstio postavljanjem u svakom od njih pune željezne kugle, svake teške oko četiri tone. One su čeličnim užem pričvršćene za sam vrh zvonika. Time je povećao vertikalnu silu u gornjem dijelu zvonika, što doprinosi njegovoj stabilnosti protiv horizontalnih sila, objašnjava Aničić.

Bolléova pak “regotizacija” katedrale, koja se sastojala od oblaganja novim kamenom te dodavanja izvana niza ukrasnih elemenata, nešto je povećala masu građevine, što ima utjecaj na povećanje potresnih sila, ocjenjuje Aničić i dodaje da od Bolléovih intervencija u dvadesetom stoljeću nisu izvođeni radovi koji bi zadirali u nosivi sustav katedrale.

'Stanje konstrukcije nije dobro'

Sve su stare gotičke crkve specifične zidane građevine, čije su lađe redovito nadsvođene svodovima i lukovima oslonjenim na vitke stupove. Vanjski su zidovi oslabljeni visokim uskim prozorima. Tornjevi sazidani uz crkvu unose u sklop nesimetriju masa i krutosti, napominje Aničić i dodaje da je prostorna povezanost nosivih elemenata redovito slaba.

Pored tih specifičnost, na današnju otpornost Zagrebačke katedrale utječu sva ranija oštećenja, oslabljenja i pregradnje, kao i svi popravci kojima su oštećenja popravljana "kozmetičkim" postupcima, kaže Aničić.

Stoga se konstrukcijsko stanje zagrebačke katedrale, promatrano sa stajališta današnjih saznanja o djelovanju potresa na zidane građevine, ne može ocijeniti kao dobro. Potpora takvom stajalištu su oštećenja sličnih talijanskih crkava zabilježena u jakim potresima koji su Italiju pogodili posljednjih desetljeća, naglasio je Aničić u tekstu objavljenom 2000. godine i zaključio da bi za temeljitu statičku obnovu bila potrebna stručna ispitivanja.
